Question sur le cintrage

Message par piccard999 le Ven 3 Juil - 21:25

Salut
Je souhaite commencer la construction de mon kart j'aurais quelques questions sur le cintrage :
-Si j'achète une cintreuse comme celle-ci :
http://www.ebay.fr/itm/Cintreuse-hydraulique-12t-Pres-se-a-cintrer-chauffage-plomberie-presse-tube-tuya-/371369559375?pt=LH_DefaultDomain_71&hash=item567759c54f
et des tubes sur ce site :
https://www.planet-kartcross.com/Acier/Tube-acier-pour-la-construction-de-votre-chassis
devrais-je utiliser du sable pour cintrer ou pas ? Risque que ça croque ? Si oui comment si prendre ?
Moi je souhaite cintrer sans sable j'ai cru voir qu'il fallait des tubes minimum 2.3mm d'épais, est-ce vrai ? Sur quel site trouver ces tubes ?
Merci



piccard999
Habitué

Messages : 108
Date d'inscription : 17/05/2015

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par Aymeric le Ven 3 Juil - 22:08

Salut, j'avais posté une question similaire il y a peu de temps concernant le cintrage par poussée sur ce sujet
http://4wheelsoffroad.bb-fr.com/t496-encore-une-question-sur-le-cintrage
On a pas abordé le TU37B mais le 25CD4S, et il est impossible de cintrer ce tube via une cintreuse par poussée ou alors en utilisant des formes spécial (mais le rayon de cintrage est trop grand pour faire des arceaux, etc...), que ce soit avec sable ou sans (je parle de l'épaisseur 2mm).
J'ai essayé quand même parce que je suis borné et je peux te dire que ça croque dégueulasse.

La solution est de cintrer par enroulement , le seul problème est le prix élevé des formes (environ 500€ si tu veux du 25 30 40mm) et le "bâti" en lui même >300€

Tu te retrouves donc dans le même cas que pas mal d'entre nous.

Actuellement un plan communautaire lancé par Mickael va nous permettre de s'en confectionner une pour moins chères, il faudra aussi trouver quelqu'un pour tourner les formes.

Perso je me suis acheté un tour à métaux, je le met en route la semaine pro, je pense être casi sur de pouvoir tourner la forme 25mm et 30mm mais la 40mm je commence à douter.

En espérant avoir répondu à ta question, je te souhaite une bonne soirée

Aymeric
Membre Senior

Messages : 182
Date d'inscription : 14/05/2014
Age : 21
Localisation : Troyes

http://aymeric-rousseau.fr

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Dim 25 Oct - 21:08

Petit essai avec une cintreuse bon marché je veux bien votre avis.." />
Le tube se déforme un peu !!!mais c'est pas très grave, non ?

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par bert888 le Lun 26 Oct - 18:09

bonsoir david ton tube c'est aplatis car tu a pas les bonne formes aux bon diamètre ?

bert888
Habitué

Messages : 121
Date d'inscription : 22/07/2013
Age : 48

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Lun 26 Oct - 18:36

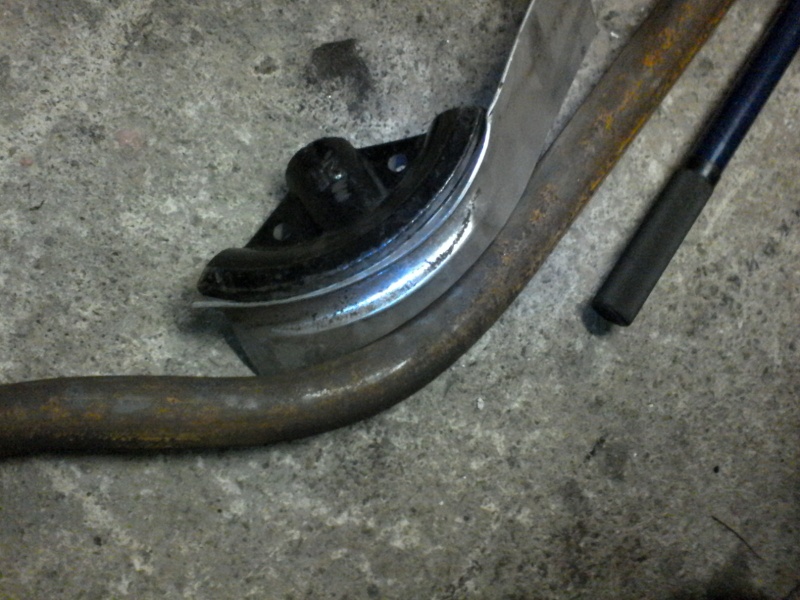

Ouais! je vais essayer de mettre une cale en alu pour compenser un peu...." />" />" />
Les crocs c'est mon fils, j'ai pas des petits pieds aaahhh!!!
C'est mieux la!!! non?

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par Nono 78 le Mar 27 Oct - 8:27

Bonjour a tous
Dis nous en un peut plus, c'est quoi comme tube et comme forme ??
Amicalement Nono 78

Nono 78
Membre Senior

Messages : 220
Date d'inscription : 02/04/2013
Age : 58

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Mar 27 Oct - 16:40

C'est du tube de 33,7mm et une forme de 1'' je ne connait pas le nom de l'acier Very Happy c'est de la récup mais mon tube seras du même Ø....

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par bert888 le Mar 27 Oct - 17:53

ca viens surment de ta forme et tes galet sont a la bonne place combien d’écart ils ont ?

bert888
Habitué

Messages : 121
Date d'inscription : 22/07/2013
Age : 48

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par Claude B le Mar 27 Oct - 19:21

bonjour a tous
il faut deja mettre si c est possible la soudure a l interieur du tube en fibre neutre .
Il y a des tubes qui vont pas a cintrer j en ai deja vu qui cassaient net.Dernierement j ai acheté 2 tubes de 6 metres en 42.4 il y en a un qui c est bien cintré et l autre a fait des plissages.

Claude B
VIP

Messages : 540
Date d'inscription : 15/03/2013
Age : 47
Localisation : DOUBS 25 FRANCE

http://buggylesbonstubes.skynetblogs.be

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Mar 27 Oct - 19:47

j'ai fait avec à peu près 40 cm d'écart sur la deuxième photo c'est pas trop mal non?
Ok merci pour les conseils

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par Nono 78 le Mar 27 Oct - 20:27

Bonsoir a tous
C'est du 26/34 ou du 1", ta forme est donc bonne et ce n'est pas normal que tu ajoute une plaque d'alu.Si les galets sont a la bonne place, ton tube devrais se cintrer correctement. c'est la qualité de ton tube qui est en cause, ils sont de plus en plus fin et l'acier est de mauvaise qualité.Attention ton arceau doit faire 40 mini de diamètre, je ne sais pas ce que tu veux faire mais tu devrais peut être te procurer du bon tube .
Amicalement Nono 78

Nono 78
Membre Senior

Messages : 220
Date d'inscription : 02/04/2013
Age : 58

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par mickael le Mar 27 Oct - 21:11

salut a tous
un tube de 1"  pouce , c'est bien un tube de 26x34 .
pourquoi a tu mis une tôle derrière David ?

" />

mickael
VIP

Messages : 1244
Date d'inscription : 27/06/2014
Age : 40
Localisation : au fond des bois a coter de la petite touffe d'ortie a droite

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par Claude B le Mar 27 Oct - 21:23

tiens les tubes gaz et canalisation, un vrai casse tete les nouveau pouces , les ancien pouces ...etc

Claude B
VIP

Messages : 540
Date d'inscription : 15/03/2013
Age : 47
Localisation : DOUBS 25 FRANCE

http://buggylesbonstubes.skynetblogs.be

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par mickael le Mar 27 Oct - 21:29

oui car suivant les fabrication , tu a des variante en diamètre ,
c'est comme le pliage de tôle , suivant les lots , tu est obliger de compenser le défaut .

pliage et cintrage c'est loin d’être une science exacte .


mickael
VIP

Messages : 1244
Date d'inscription : 27/06/2014
Age : 40
Localisation : au fond des bois a coter de la petite touffe d'ortie a droite

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par Claude B le Mar 27 Oct - 21:36

sur youtube le pliage et le cintrage ça parrait toujour facile!

Claude B
VIP

Messages : 540
Date d'inscription : 15/03/2013
Age : 47
Localisation : DOUBS 25 FRANCE

http://buggylesbonstubes.skynetblogs.be

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Mer 28 Oct - 8:58

Ok c'est pas le tube que je vais utiliser il est tout rouillé je voulais juste essayer le cintrage de cette façon avec ma cintreuse qui n'avait pas fonctionnée depuis quelques années ,merci en tout cas ....

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Mer 23 Nov - 19:54

Je trouve pas ou on parlait des fibre neutre etc. et calcul liés aux cintrage

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par mickael le Mer 23 Nov - 23:08

DAVID35 a écrit:Je trouve pas ou on parlait des fibre neutre etc. et calcul liés aux cintrage

salut david ,
j'ai fais quelque petite recherche , on na jamais détailler la technique ,
que veut du savoir ,

une fibre neutre est toujours a l'axe du tube ,
si c'est pour le calcule de développé , il y a quelque règle a suivre .
que veut tu savoir ?

mickael
VIP

Messages : 1244
Date d'inscription : 27/06/2014
Age : 40
Localisation : au fond des bois a coter de la petite touffe d'ortie a droite

Revenir en haut Aller en bas

Re: Question sur le cintrage

Message par DAVID35 le Jeu 24 Nov - 17:22

fibre neutre axe du tube ok merci !!
Il me semblait l'avoir lu sur ce forum ou à partir d'un liens d'ici merci....

DAVID35
VIP

Messages : 755
Date d'inscription : 17/08/2013
Age : 35
Localisation : bretagne

Revenir en haut Aller en bas
